Moduli di connessione multipla

Ampia gamma di cavi, connettori e accessori che consentono di realizzare molteplici collegamenti elettrici rapidi per ridurre al minimo i tempi di installazione.

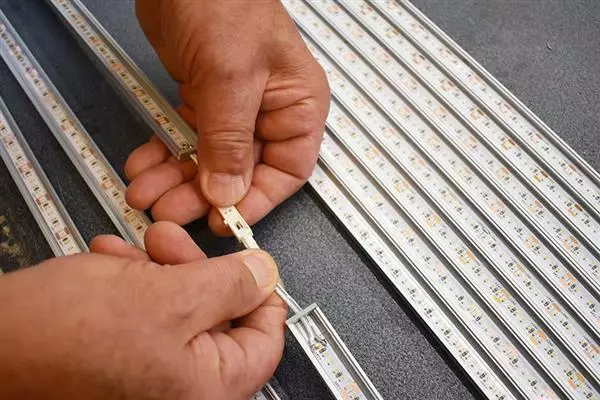

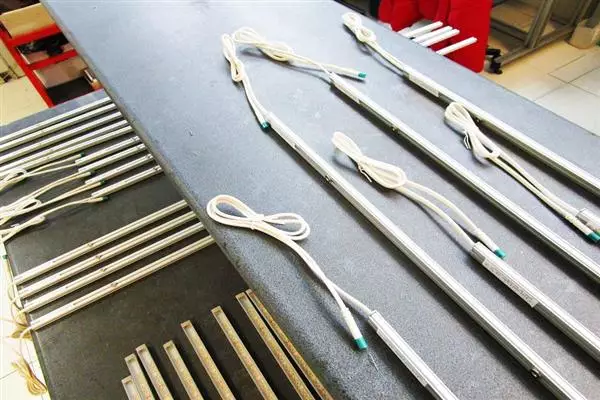

Oltre a fornire i singoli prodotti possiamo anche integrarli nella produzione delle barre a LED, dotandole dei cavi ed i relativi connettori rapidi. Questa soluzione consente di collegare facilmente fino a 10 barre a LED ad un unico alimentatore, utilizzando un solo hub.

Hub a 3 ingressi - bianco

Hub a 3 ingressi per Plug Mini femmina, cavo da 2 x 0,75 mmq. Tensione massima 24V.

Potenza massima: 100W.

L'altra estremità del cavo esce con il jack da 5,5 x 2,1 mm.

Può essere rapidamente collegato ad un alimentatore di adeguata potenza che abbia l'uscita jack da 5,5.

Cavo da 1000 mm

Hub a 6 ingressi - bianco

Hub a 6  ingressi per Plug Mini femmina, cavo da 2 x 0,75 mmq. Tensione massima 24V.

Potenza massima 100W.

L'altra estremità del cavo esce con il jack da 5,5 x 2,1 mm.

Può essere rapidamente collegato ad un alimentatore di adeguata potenza che abbia l'uscita jack da 5,5.

Cavo da 1000 mm

Hub a 10 ingressi bianco

 Hub a 10 ingressi per Plug Mini femmina, cavo da 2 x 0,75 mmq. Tensione massima 24V.

Potenza massima 100W.

L'altra estremità del cavo è a filo libero.

Cavo da 1550 mm

Plug mini femmina - bianco - 1000 mm

Cavo bipolare da 2 x 0,34 mmq con Plug mini femmina. Tensione massima 24V.  Portata massima 3A.

L'altra estremità del cavo è a filo libero.

Cavo da 1000 mm

Plug mini femmina - bianco - 2000 mm

Cavo bipolare da 2 x 0,34 mmq con Plug mini femmina. Tensione massima 24V.  Portata massima 3A.

L'altra estremità del cavo è a filo libero

Cavo da 2000 mm

Prolunga cavo plug mini - bianca - 1500 mm

Prolunga cavo bipolare con plug mini femmina + maschio. Tensione massima 24V. Portata massima 3A.

Cavo da 1500 mm

Prolunga cavo plug mini - bianca - 2000 mm

 Prolunga cavo bipolare con plug mini femmina + maschio. Tensione massima 24V. Portata massima 3A.



Cavo da 2000 mm

Hub a 3 ingressi - nero

Hub a 3 ingressi per Plug Mini femmina, cavo da 2 x 0,75 mmq. Tensione massima 24V.

Potenza massima: 100W.

L'altra estremità del cavo esce con il jack da 5,5 x 2,1 mm

Può essere rapidamente collegato ad un alimentatore di adeguata potenza che abbia l'uscita jack da 5,5.

Cavo da 1000 mm

Hub a 6 ingressi - nero

Hub a 6 ingressi per Plug Mini femmina, cavo da 2 x 0,75 mmq. Tensione massima 24V.

Potenza massima: 100W.

L'altra estremità del cavo esce con il jack da 5,5 x 2,1 mm

Può essere rapidamente collegato ad un alimentatore di adeguata potenza che abbia l'uscita jack da 5,5.

Cavo da 1000 mm

Plug mini femmina - nero - 1000 mm

Cavo bipolare da 2 x 0,34 mmq con Plug mini femmina. Tensione massima 24V.  Portata massima 3A.

L'altra estremità del cavo è a filo libero

Cavo da 1000 mm

Plug mini femmina - nero - 2000 mm

Cavo bipolare da 2 x 0,34 mmq con Plug mini femmina. Tensione massima 24V.  Portata massima 3A.

L'altra estremità del cavo è a filo libero

Cavo da 2000 mm

Prolunga cavo plug mini - nera - 1500 mm

Prolunga cavo bipolare con plug mini femmina + maschio. Tensione massima 24V. Portata massima 3A.

Cavo da 1500 mm

Prolunga cavo plug mini - nera - 2000 mm

 Prolunga cavo bipolare con plug mini femmina + maschio. Tensione massima 24V. Portata massima 3A.

Cavo da 1500 mm

Hub di connessione a 6 ingressi

Hub di connessione a 6 ingressi per connettore maschio, cavo da 2 x 0,75 mmq.

C'è un ulteriore ingresso identificato con il colore rosso per collegare uno switch. In alternativa è da cortocircuitare per chiudere il circuito dell'hub

Portata massima 10A. Tensione massima 24V. L'altra estermità del cavo è a filo libero.

Cavo da 1000 mm

Connettore maschio - 1000 mm

Cavo bipolare da 2 x 0,75mmq con connettore maschio per ingresso Hub (cod. 113150).

Tensione massima 24V. Portata massima 10A.

L'altra estremità del cavo è a filo libero.

Cavo da 1000 mm

Connettore femmina  - 1000 mm

Cavo bipolare da 2 x 0,75mmq con connettore femmina per l'ingresso nel Hub da pannello (cod. 113140). Plug da 7,6 mm

Tensione massima 24V. Portata massima 10A.

L'altra estremità del cavo è a filo libero.

Cavo da 1000 mm

Connettore maschio - ingresso switch - 1000 mm

Cavo bipolare da 2 x 0,75mmq con connettore maschio per l'ingresso switch nell'Hub (cod. 113150). Plug da 7,6 mm

Tensione massima 24V. Portata massima 10A.

L'altra estremità del cavo è a filo libero.

Cavo da 1000 mm

Hub da pannello

Hub da pannello utilizzato per installare il cavo femmina nella parete di fondo di mobili, scaffalature, pareti espositive e favorirne l'aggancio rapido (cod. 13149 e cod. 113185).

Diametro foro: 16 mm.



Hub verticale a 6 ingressi

Hub verticale a 6 ingressi, completo di cavo di alimentazione con connettore jack da 5,5 x2,1.

Può essere rapidamente collegato ad un alimentatore di adeguata potenza che abbia il jack da 5,5 x2,1.

Tensione massima 24V. Portata massima 3A.

Può essere rapidamente collegato ad un alimentatore di adeguata potenza che abbia l'uscita jack da 5,5.

Cavo da 160 mm

Cavo di connessione per hub verticale

Cavo bipolare da 2 x 0.5 mmq con connettore specifico per ingresso Hub verticale.

L'altra estremità del cavo è a filo libero.

Cavo da 2000 mm

Hub di connessione a 10 ingressi MATE

Hub di connessione a 10 ingressi MATE femmina. Cavo da 2 x 0,75 mmq. Tensione massima 24V.

Portata massima 6A.

L'altra estremità del cavo è a filo libero.

Cavo da 1000 mm

Connettore MATE femmina - 1000 mm

Cavo bipolare da 2x0,75 mmq con connettore MATE femmina. L'altra estremità del cavo è a filo libero.

Cavo da 1000 mm

Connettore MATE maschio - 1000 mm

Cavo bipolare da 2x0,75 mmq con connettore MATE maschio. L'altra estremità del cavo è a filo libero.

Cavo da 1000 mm

Connettore MATE maschio - 1000 mm

Cavo bipolare da 2x0,75 mmq con connettore MATE maschio. L'altra estremità del cavo è a filo libero.

Cavo da 1000 mm

Prolunga MATE maschio + femmina  - 1000 mm

Prolunga cavo bipolare da 2x0,75 mmq. con connettore MATE maschio + femmina.

Cavo da 1000 mm

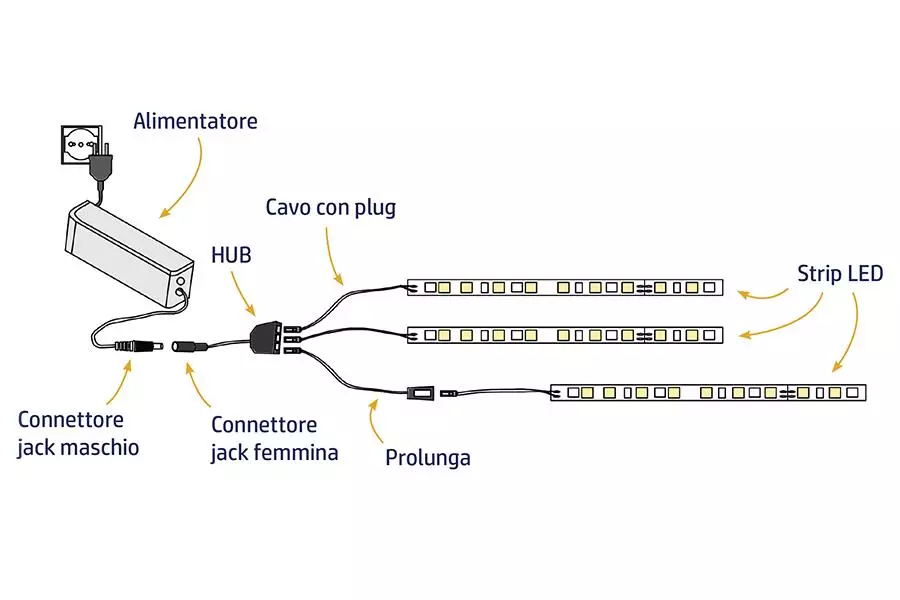

Schema 1: esempio di applicazione dei moduli di connessione multipla e cavi di connessione
