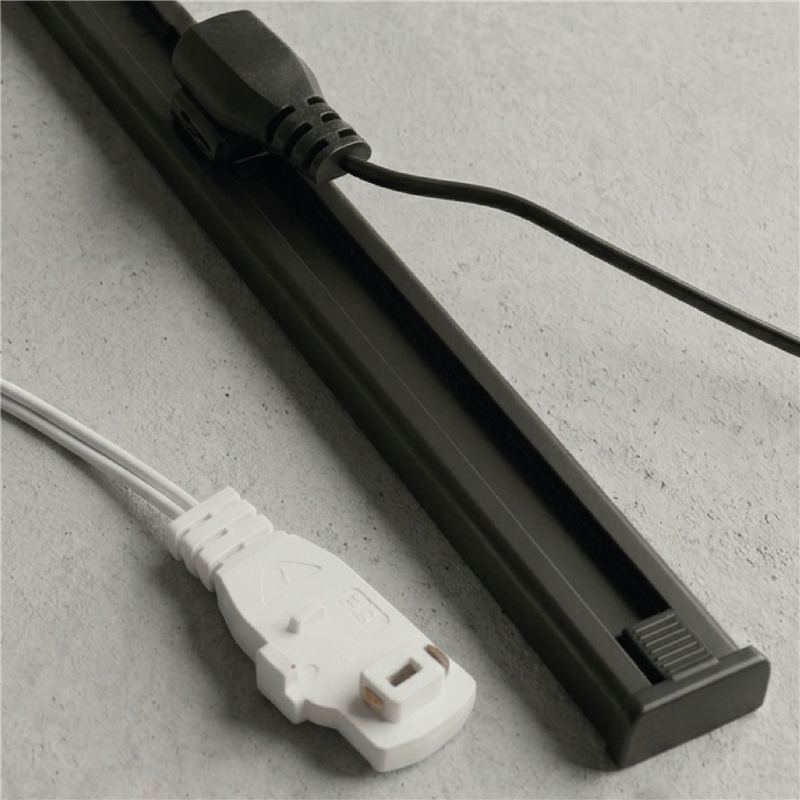

Edera


Nuova linea di prodotto studiata per semplificare gli spostamenti dei sistemi di illuminazione nelle scaffalature e nelle soluzioni espositive utilizzate nella grande distribuzione, nella vendita al dettaglio etc.


Il binario elettrificato, disponibile nel colore bianco e nero, consente dinamici spostamenti dello scaffale e della relativa illuminazione, adattandosi alle differenti necessità espositive.



L’utilizzo di connessioni rapide permette un facile occultamento dei cavi.

    Il binario elettrificato si applica attraverso due modalità:

    • sul metallo l’installazione è immediata grazie alla banda magnetica presente sul retro del binario
    •  sulle altre superfici è necessario forare il binario e fissarlo con le viti oppure i rivetti

    Il binario viene completato dal cavo di alimentazione ed i relativi cavi di connessione.
    Collegando un appropriato dimmer è possibile regolare l’intensità della luce sulle mensole.

    Caratteristiche Generali

    tensione
    max 36V

    Binari Elettrificati
    CodiceDescrizioneDimensioniFinituraPortataImmagine

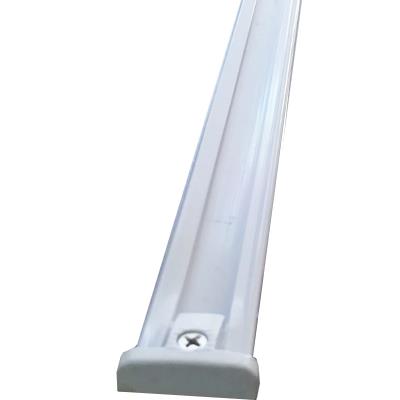

    113646Binario Elettrificato18x6x1000 mm8 Abinario elettrificato
    115365Binario Elettrificato18x6x2000 mm8 Abinario elettrificato
    113645Binario Elettrificato18x6x1000 mm8 Abinario elettrificato - nero
    115366Binario Elettrificato
    18x6x2000 mm
    8 Abinario elettrificato - nero





    Cavi di collegamento
    CodiceDescrizioneEstremità 1Estremità 2FinituraPortata (A)Lughezza cavoImmagine
    115368Cavo di collegamentoConnettore 53x8 mmFilo libero8 A1000 mmcavo di alimentazione - bianco
    115367Cavo di AlimentazioneConnettore 53x8 mmFilo libero8 A1000 mmcavo di alimentazione - nero
    113650Cavo uscita con magnetiConnettore 53x8 mmJack F 5,5x2,1mm3 A300 mmCavo uscita con magneti - bianco
    113652Prolunga cavo cod.113650Jack M 5,5x2,1mmFilo libero3 A500 mmCavo di connessione con magneti - bianco



    Su richiesta sono disponibili i connettori con una lunghezza del cavo personalizzata.

    Esempi di applicazione Edera

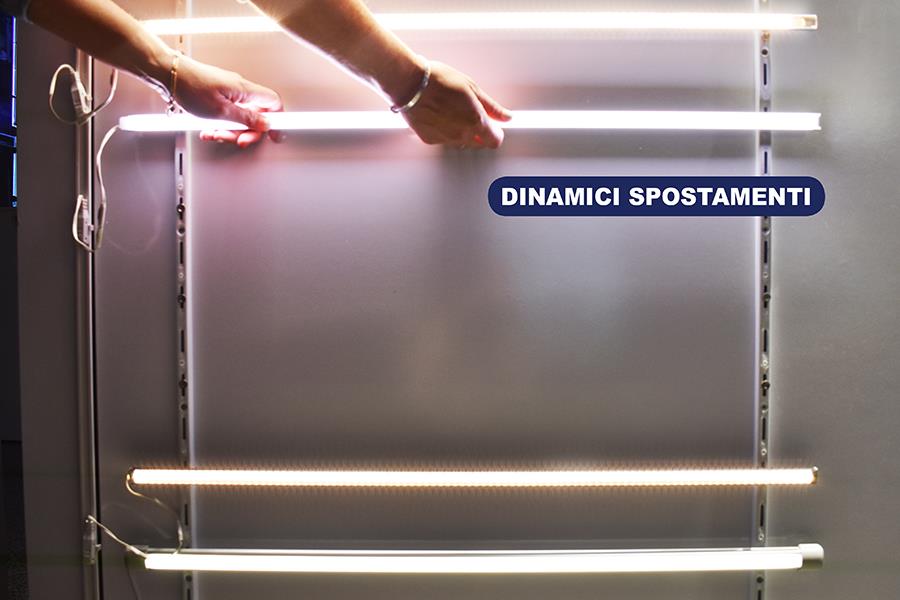

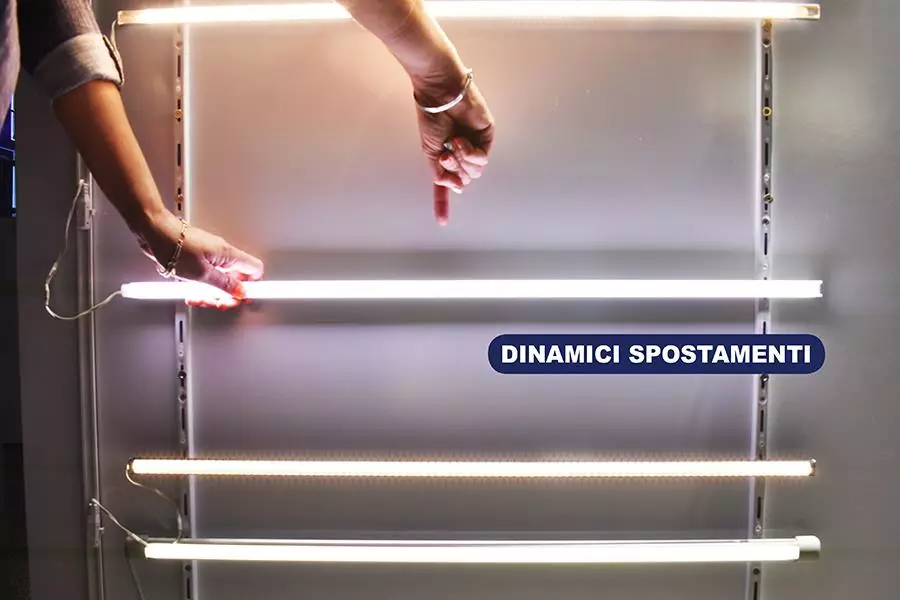

    Il binario elettrificato, consente dinamici spostamenti di mensole/scaffalature illuminate e barre a led su misura.

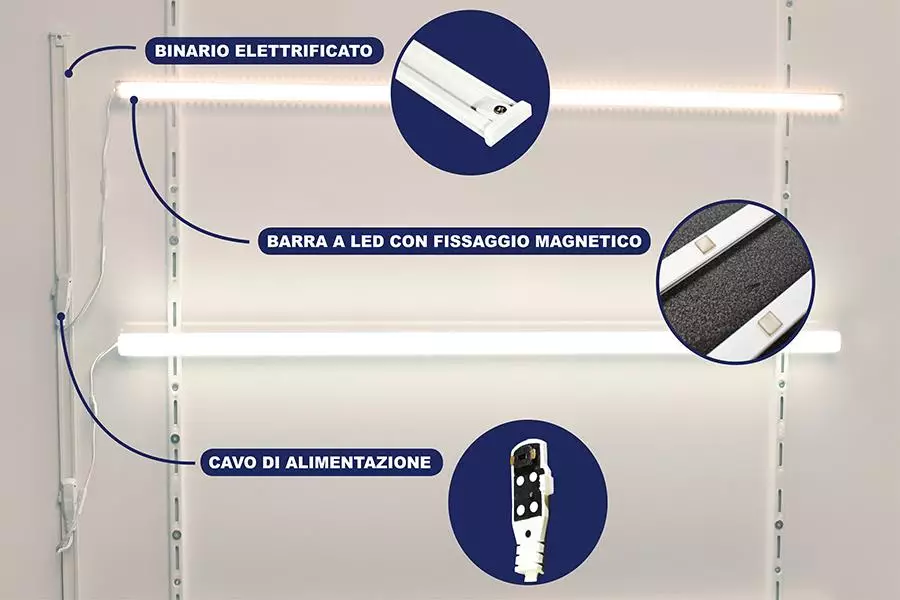

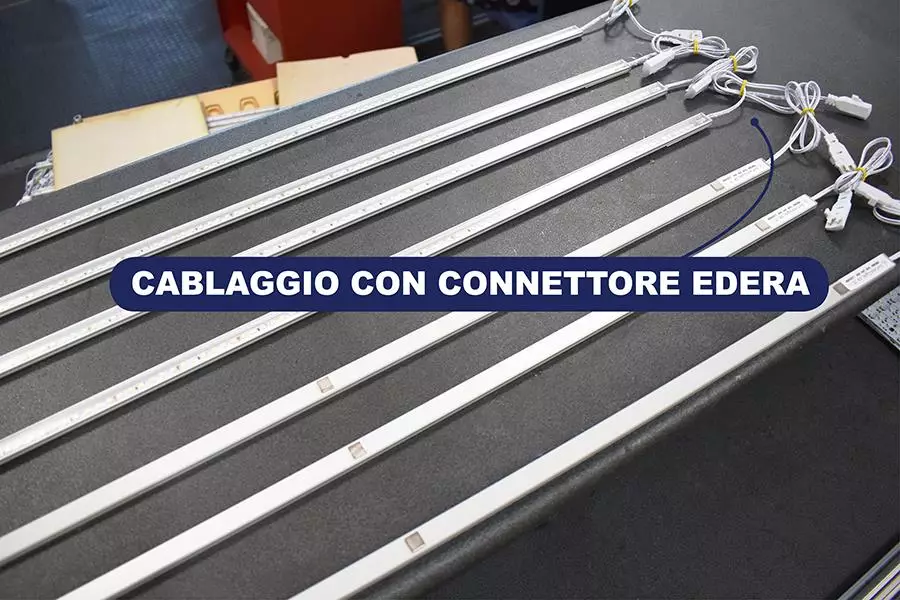

    Il cavo di collegamento con connettore Edera consente di collegare il binario all'alimentatore e di collegare le barre luminose al binario
