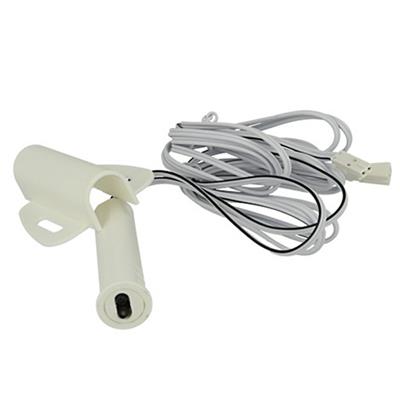

Sensore PIR , mod. Door 4A

Cod. 113665

Sensore di movimento ad infrarossi per apertura ante

Range sensore 10 cm.

  • All'apertura dell'anta/porta, si attiverà la centralina che accenderà i led (ON)
  • Alla chiusura dell'anta/porta si disattiverà la centralina e si spegneranno i led (OFF)

Lunghezza cavi sensore da circa 1 metro.



Caratteristiche tecniche

tensione di alimentazione
12-24 Vdc

carico massimo
4 A

protezione
IP20

applicazione
interno

tipo di connessione
a connettore

Caratteristiche geometriche

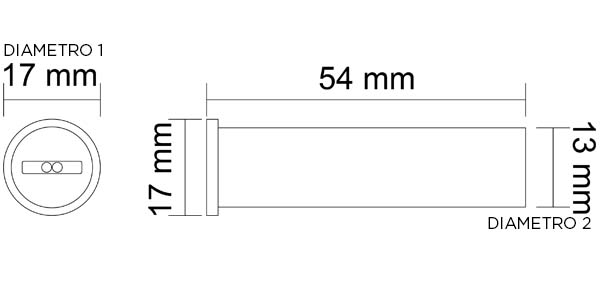

dimensioni sensore (mm)
(Ø17x54xØ13)*





*Il diametro 1 è di 17 mm ed equivale alla parte anteriore del sensore.

  Il diametro 2 è di 13 mm ed equivale alla parte posteriore del sensore.



ISTRUZIONI DI MONTAGGIO PER INCASSO:

Per poter incassare il sensore PIR, è necessario effettuare due fori, prima quello da 13 mm e successivamente quello da 17 mm. In questo modo di ottiene una corretta istallazione del prodotto (Fig. 1)



Fig. 1                                         Fig. 2



IMPORTANTE

  1. Nel caso la luce rimane sempre accesa e la centralina non funziona, si tratta di un problema di polarità.
    Per ripristinare il sensore dovete provare ad invertire il positivo e e il negativo.
  2. Il default del sensore è di modalità "Hand", coprendo il sensore con anta/porta per più di 10 secondi, il sensore passa automaticamente alla modalità "Door". Per ripristinare la modalità "Hand" sarà sufficiente staccare la corrente e riaccendere il sensore.
