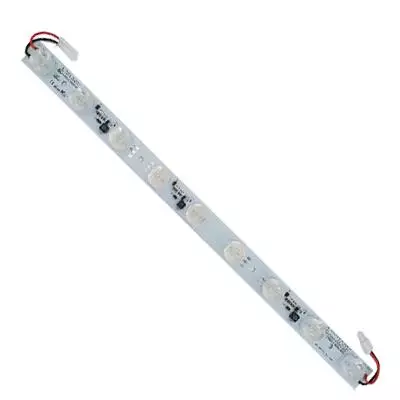

Blade led

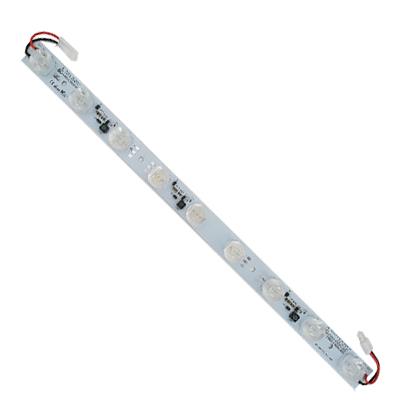

Barra LED rigida con supporto in alluminio e lente a diffusione con due angoli diversi per creare una lama di luce.

La Blade LED per essere collegate tra loro devono appartenere alla stessa tipologia. Alcune versioni sono dimmerabili in PWM, altre in 0-5V.

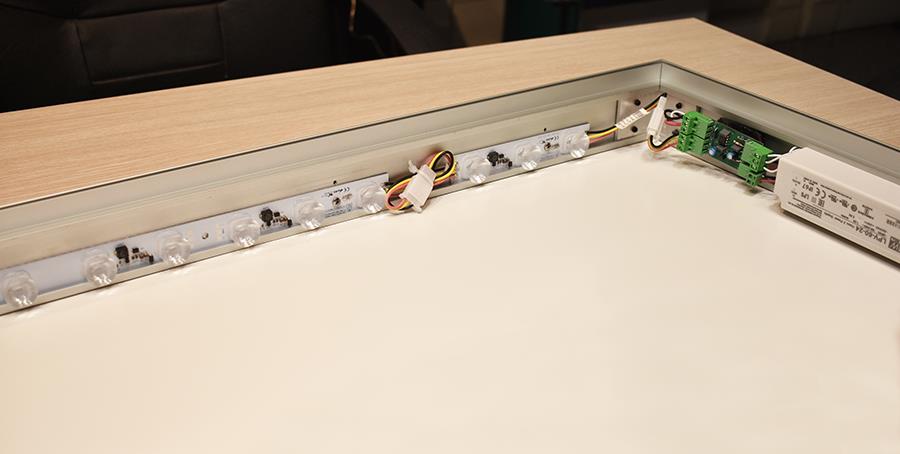

Le barre vengono fornite con cavo e connettore. Devono essere collegate tra loro e applicate sui bordi interni del profilo in alluminio o del cassonetto.

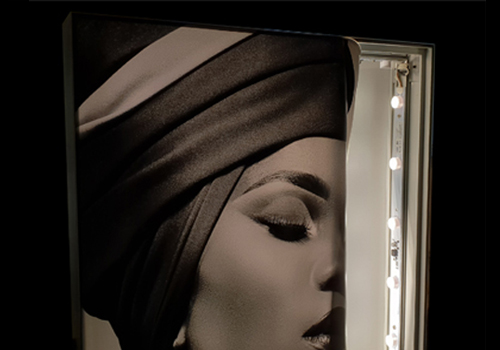

Questo sistema viene utilizzato per retroilluminare pareti e pannelli, totem monofacciali e bifacciali, desk e isole promozionali, insegne.

Le tipologie B e D dispongono della certificazione UL.

Disponibili nel colore bianco freddo, naturale, caldo e RGB.

Le blade per essere collegate tra loro devono appartenere alla stessa tipologia

Tipologia B

Codice	Colore luce	n° led	Potenza	Lumen	Tensione	Dimensioni	Angolo	IP*	Dimmerabili
113989	fredda	3	7,5 W	800	24V	145x26x14 mm	10°x50°	IP22	SI
113871	naturale	3	7,5 W	705	24V	145x26x14 mm	10°x50°	IP22	SI
113850	calda	3	7,5 W	605	24V	145x26x14 mm	10°x50°	IP22	SI

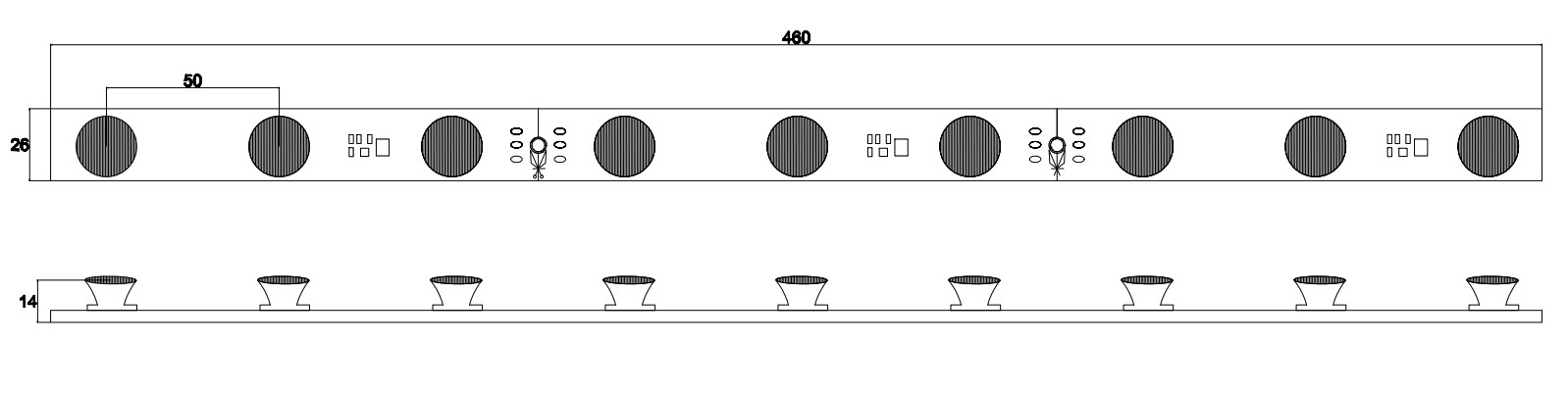

113990	fredda	9	22 W	2450	24V	460x26x14mm	10°x50°	IP22	SI
113870	naturale	9	22 W	2400	24V	460x26x14mm	10°x50°	IP22	SI
113849	calda	9	22 W	2350	24V	460x26x14mm	10°x50°	IP22	SI

*Grado di protezione

Accessori

Codice	Descrizione	Immagine

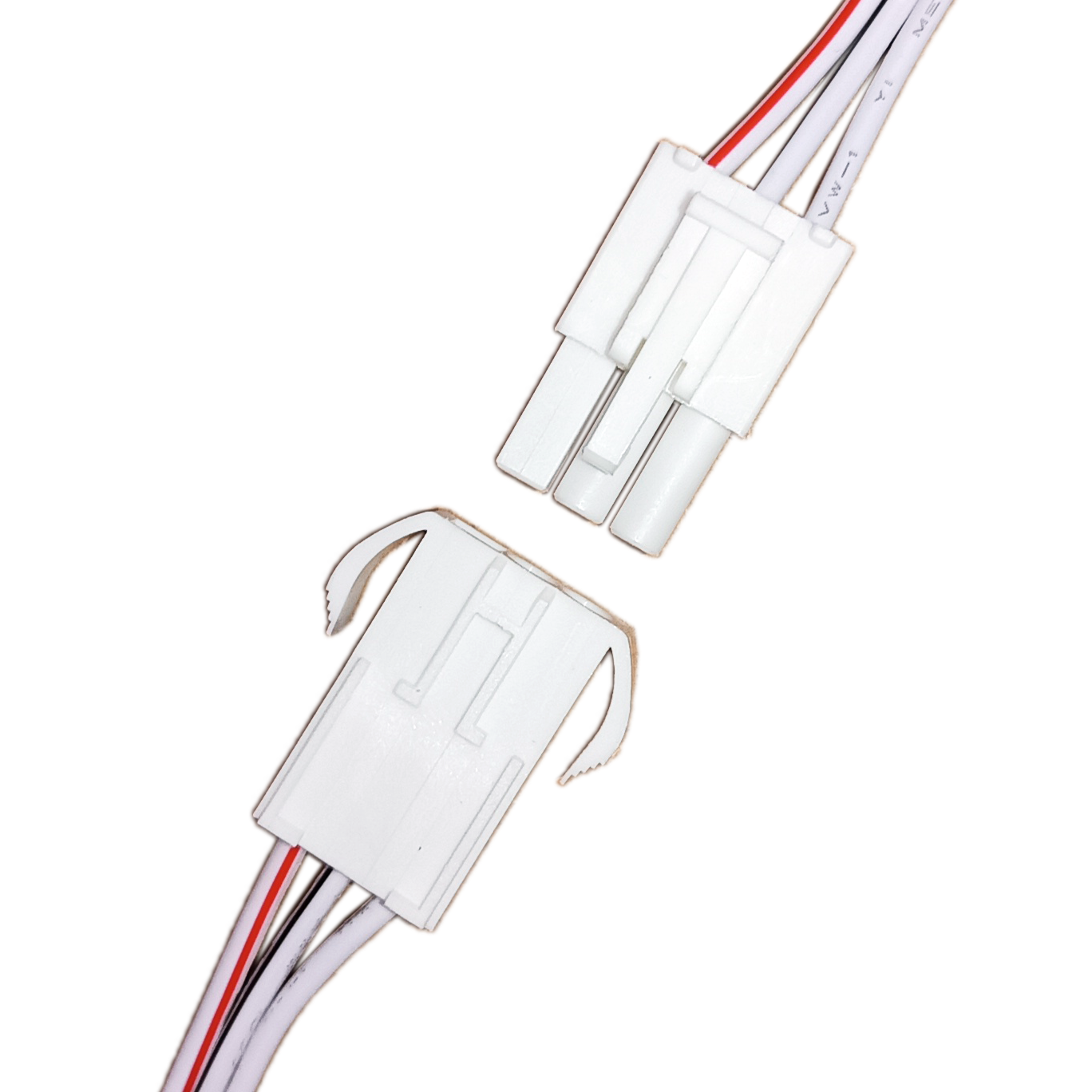

809852	Connettore femmina 3 poli con pin
113330	Connettore maschio 3 poli con pin

Su richiesta per le Blade Led della tipologia B possiamo realizzare cavi di connessione e prolunghe di lunghezze personalizzate.

Tipologia C

Codice	Colore luce	n° led	Potenza	Lumen	Tensione	Dimensioni	Angolo	IP*	Dimmerabili
113450	RGB	6	21 W	N.A.	24V	480x26x14 mm	15°x60°	IP22	SI

*Grado di protezione

Tipologia D

Codice	Colore luce	n° led	Potenza	Lumen	Tensione	Dimensioni	Angolo	IP*	Dimmerabili
113622	naturale	3	9 W	635	24V	295x27,5x15 mm	10°x60°	IP64	SI

*Grado di protezione

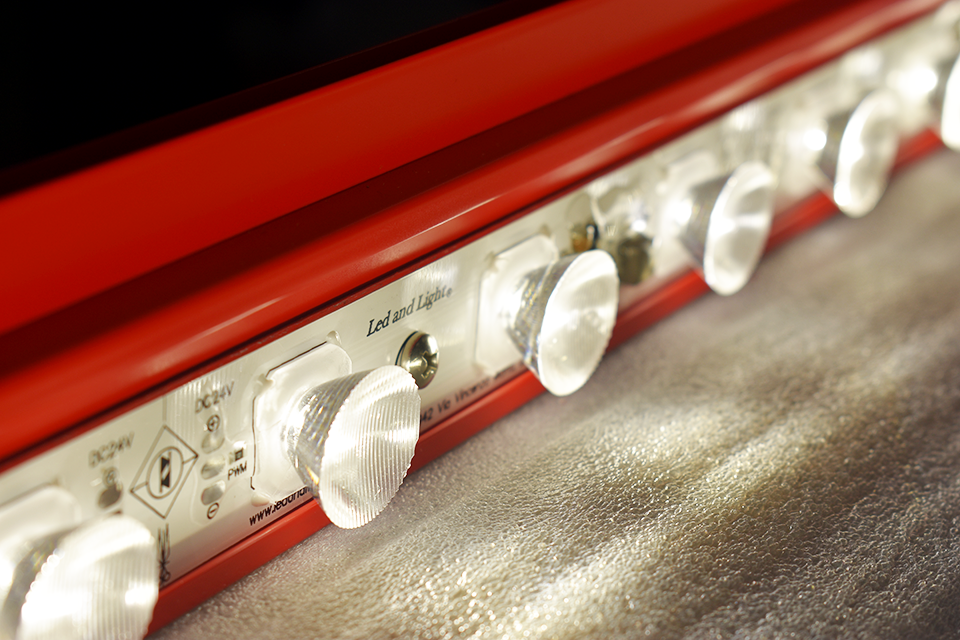

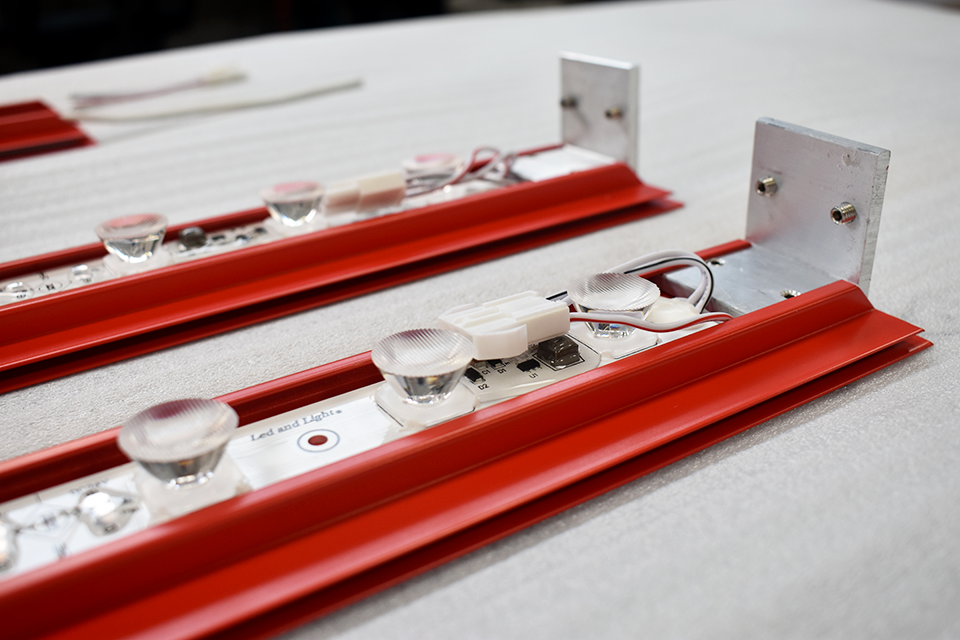

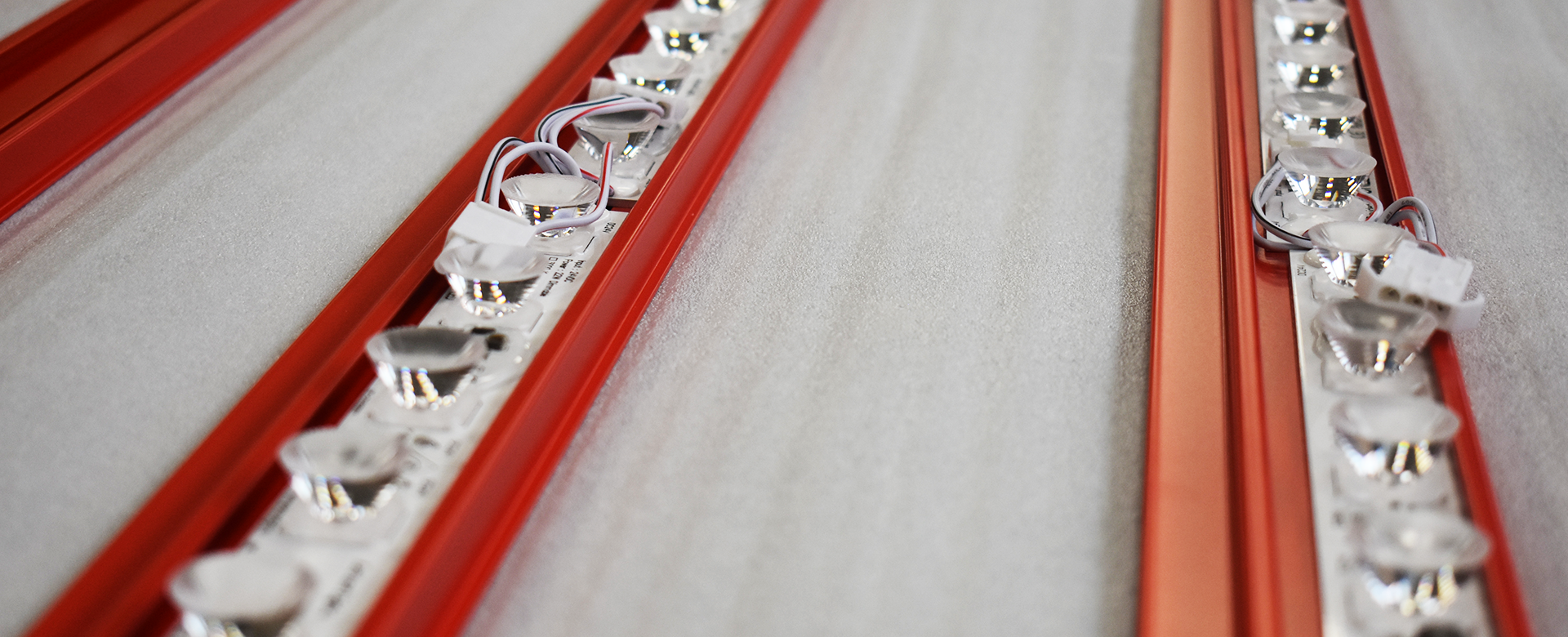

Esempi di applicazione

Ogni barra è dotata di cavo per connessione in serie e di cavo di connessione all’alimentazione. Rispettare il numero max di barre in serie e/o in parallelo come da istruzioni di montaggio.

Per garantire la corretta gestione della potenza richiesta nella fase di accensione si consiglia di utilizzare alimentatori con il 20% in più della potenza nominale delle barre installate.

applicazione
interno

applicazione
esterno

Blade led

Scheda tecnica

Barra LED rigida con supporto in alluminio e lente a diffusione con due angoli diversi per creare una lama di luce.

La Blade Led è disponibile nelle versioni da 3, 5, 6 e 9 led.

Alcune versioni sono dimmerabili in PWM, altre in 0-5V.

Questo sistema viene utilizzato per retroilluminare pareti e pannelli, posizionando le Blade Led sul perimetro della cornice in alluminio oppure del cassonetto.
